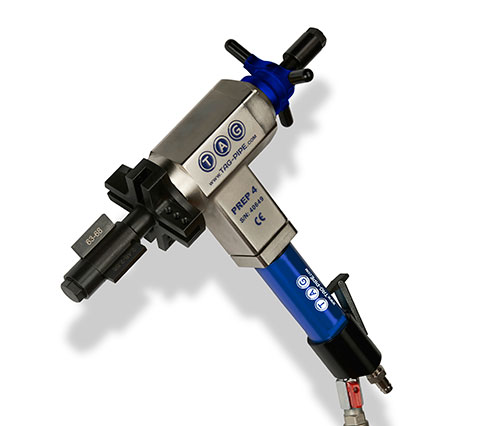

PREP 4 ID 23-112

Description

Chức năng:

Vát mép ngoài / vát mép trong / vát co cút / tiện bằng ống, hạ bậc / xả mối hàn / tiện bằng và vát mối hàn J trên mặt sàng
Vật liệu: Bất kỳ loại thép và hợp kim nào
Nguồn: Khí nén, điện hoặc pin (110v hoặc 220v)

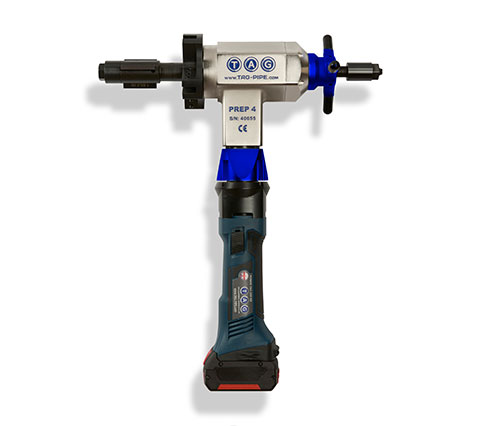

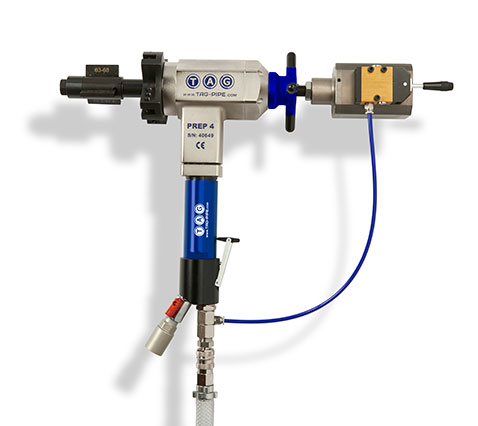

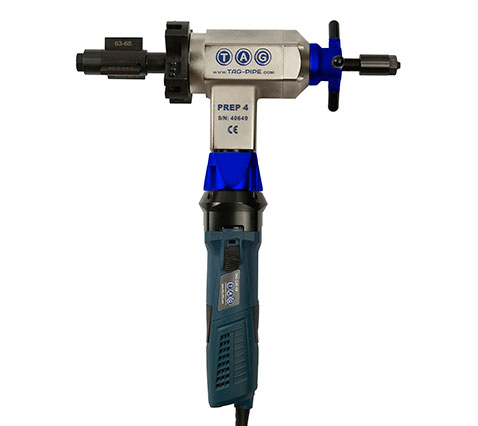

Máy PREP 4 là một trong những model máy thông dụng, được sử dụng nhiều của hãng. PREP 4 có các tùy chọn động cơ điện, pin (110v hoặc 220v) hoặc khí nén, hiện không có đối thủ cạnh tranh nếu so sánh về tỷ lệ kích cỡ máy với công suất. Đài dao cho phép sử dụng đồng thời lên đến 4 dao vát, vát được cho cả ống dày, dễ dàng thao tác đồng thời vát ngoài, vát trong và tiện bằng mặt ống với độ chính xác cao.

Nhờ vào các ưu thế về kích cỡ, sức mạnh và tính năng nên máy rất được ưa chuộng trong các dự án chế tạo và bảo trì các bộ trao đổi nhiệt lớn, tiện bằng ống, xã bỏ mối hàn và vát rãnh J trên mặt sàng.

Functions:

External bevelling / internal bevelling / elbow and fittings bevelling / facing, counter-boring / weld removal / J-prepping and facing of tube plate
Materials: Any kind of steel and exotic alloy
Power: Pneumatic, electric or battery (110v or 220v)

The PREP 4 is one of our most popular i/d locking, in-line feed end prep machines. The PREP 4’s power to weight ratio, in electric, battery (110v or 220v), or pneumatic drive form is unrivalled. A 4-jaw tool holder (chuck) allows use of up to 4 insert or form tools to enable bevelling of heavy wall pipe and tube, simultaneous external, internal and facing of tubes can be performed with ease for accurate repetitive work.

Its size, power, and functionality, makes it extremely popular in high volume boiler repair and maintenance work, tube facing, weld removal, and J-prepping of the tube plate.

Specifications

PREP 4 Technical Features

Description	Pneumatic	Electric	Battery
Part Number	TP4P / TP4PALD	TP4E110 / TP4E220	TP4B110 / TP4B220
Locking tube range mm (i/d)	23 – 112 mm	23 – 112 mm	23 – 112 mm
Locking tube range inch (i/d)	1.1 – 4.40″	1.1 – 4.40″	1.1 – 4.40″
Idle speed	5 – 100 rpm	5 – 82 rpm	23 / 37 / 50 rpm
Torque	176 Nm	152 Nm	140 Nm
Length of axial feed	40.5 mm / 1.59 lbs	40.5 mm / 1.59 lbs	40.5 mm / 1.59 lbs
Max operating temperature	55°C	55°C	55°C
Max acoustic radiation	75 dB	75 dB	75 dB
Pneumatic motor power	1.35 hp	n/a	n/a
Air consumption	36 cfm / 1020 L/min	n/a	n/a
Air working pressure	90 psi / 6.5 bar	n/a	n/a
Air hose connection	1/2″	n/a	n/a
Electric motor power	n/a	1300 watt	800 watt
Voltage	n/a	110 or 220 volt	charger 110 or 220 volt
Frequency	n/a	50 / 60 Hz	charger 50 / 60 Hz
Unit weight	9.4 kg / 20.7 lbs	10.4 kg / 23 lbs	11.1 kg / 24.5 lbs
Packing dimensions	640 x 500 x 140 mm / 25.2 x 19.7 x 5.5″	640 x 500 x 140 mm / 25.2 x 19.7 x 5.5″	640 x 640 x 140 mm / 25.2 x 25.2 x 5.5″
Packing weight	28.5 kg / 63 lbs	29.5 kg / 65 lbs	30.5 kg / 67 lbs
