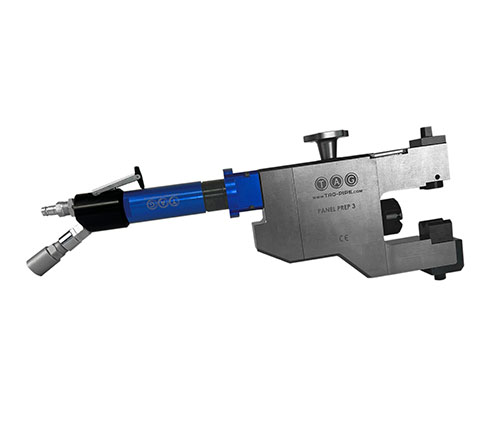

Panel PREP (OD 8 - 108 mm) - Image 4

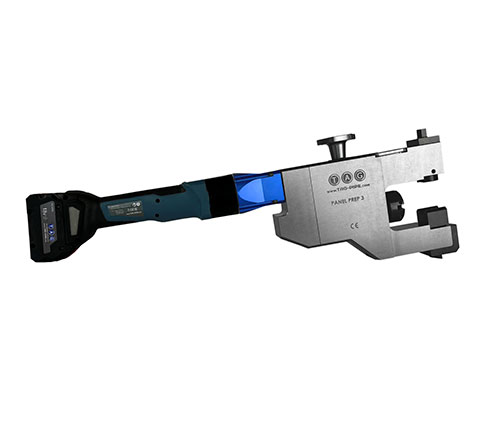

Panel PREP (OD 8 – 108 mm)

PHẠM VI: Đường kính ngoài 8 – 108 mm / 0.3 – 4″

RANGE: 8 – 108 mm OD / 0.3 – 4″ OD

TAG PREP PANEL là dụng cụ gia công đầu ống chính xác và đa năng, được thiết kế cho các loại ống thành dày, đường kính ngoài 8–108 mm. Máy thực hiện vát mép trong/ngoài, gia công mặt đầu, khoét lỗ và loại bỏ mối hàn trên nhiều loại vật liệu như thép, thép không gỉ, thép duplex và hợp kim đặc biệt. Với hàm kẹp tùy chỉnh theo đường kính ngoài và tay quay điều chỉnh tiện dụng, TAG PREP PANEL mang lại khả năng kẹp chắc chắn, giảm rung và gia công ổn định. Máy phù hợp cho gia công vát mép ống tiêu chuẩn và ống đối diện, đáp ứng hiệu quả các yêu cầu gia công ống công nghiệp.

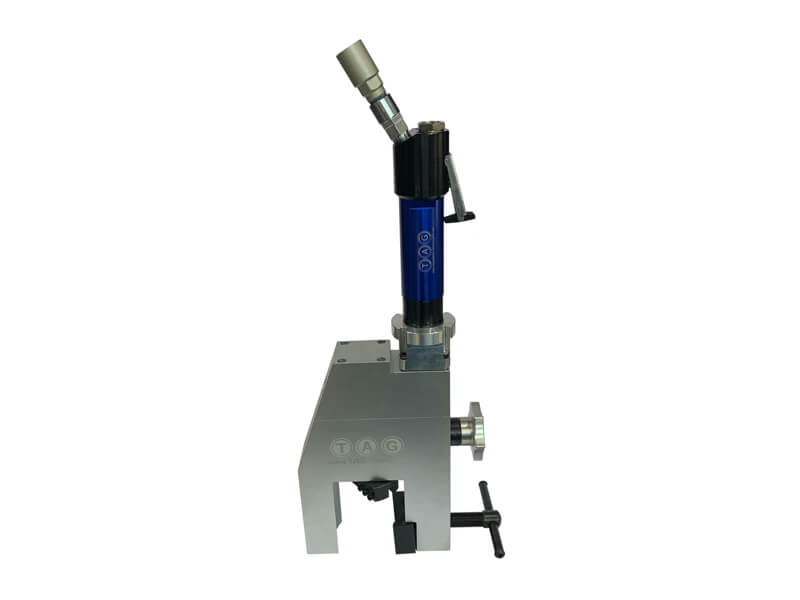

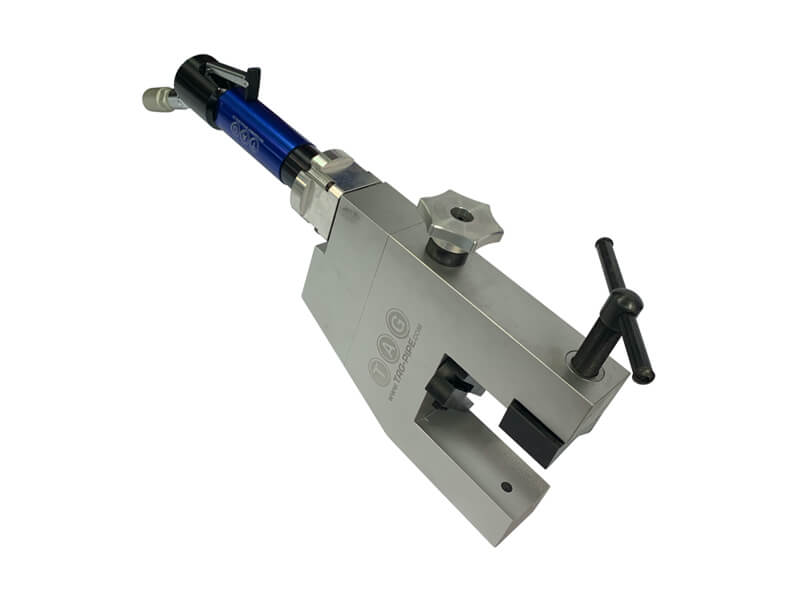

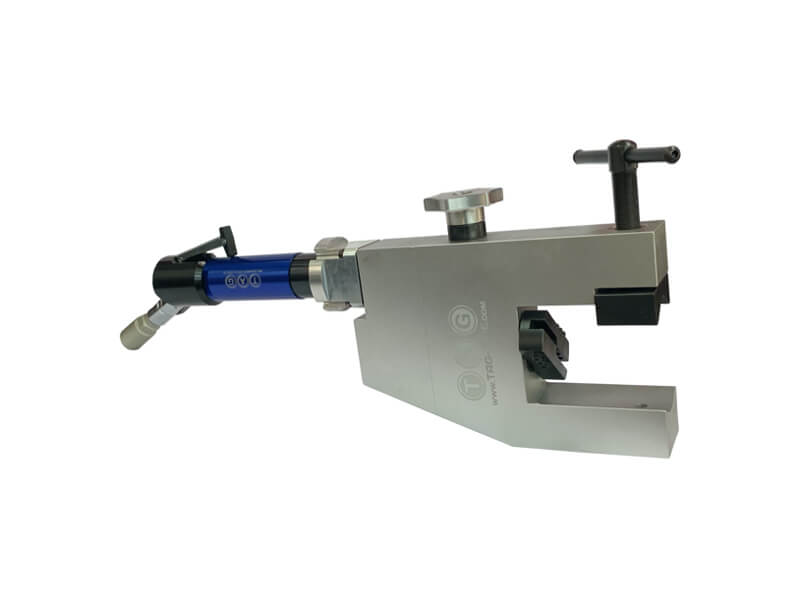

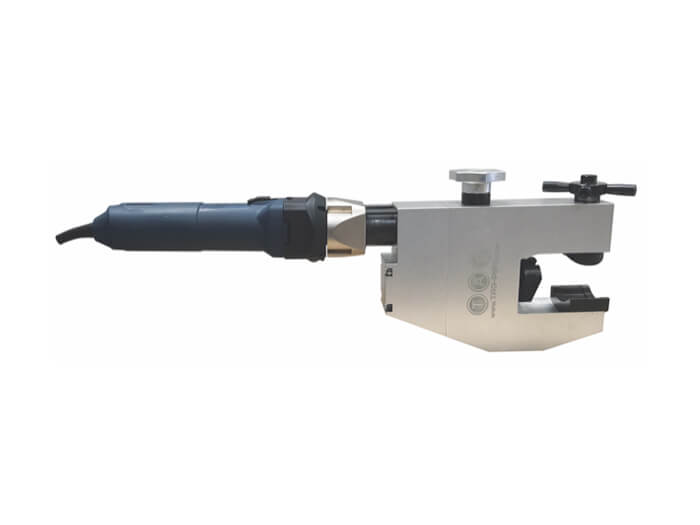

TAG PREP PANEL is a versatile, high-precision tube preparation tool designed for heavy-wall tubes with an OD range of 8–108 mm. It performs internal/external bevelling, facing, counterboring, and weld removal on steel, stainless steel, duplex, and exotic alloys. Featuring custom OD clamp jaws and an ergonomic feed wheel, the TAG PREP PANEL provides secure, vibration-resistant clamping and smooth, controlled operation. It is ideal for standard and opposite tube applications, delivering reliable and efficient tube preparation.

Category

Description

Máy Vát Mép TAG PANEL kẹp ngoài ống bằng các chấu kẹp gá ngoài cố định hoặc tùy chỉnh linh hoạt, giúp kẹp chặt, giảm thiểu tình trạng rung và phát ra âm thanh va đập.

Máy được thiết kế để mang lại sự thoải mái, hiệu quả, an toàn và dễ sử dụng mức tối đa. Núm xoay điều chỉnh lượng ăn dao vát cho phép người vận hành dễ dàng ăn dao trong quá trình vát hoặc tiện bằng mặt. Máy thích hợp cho các ống có thành dày, đường kính nhỏ có tỷ lệ crôm cao, thép không gỉ và các kim loại hỗn hợp.

Máy có thể được sử dụng để vát mép ống tiêu chuẩn và cho các ống đối.

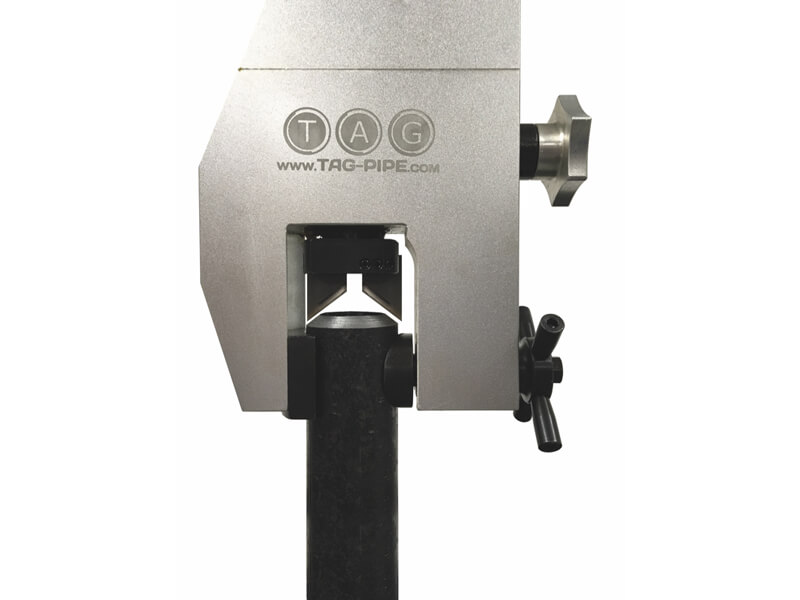

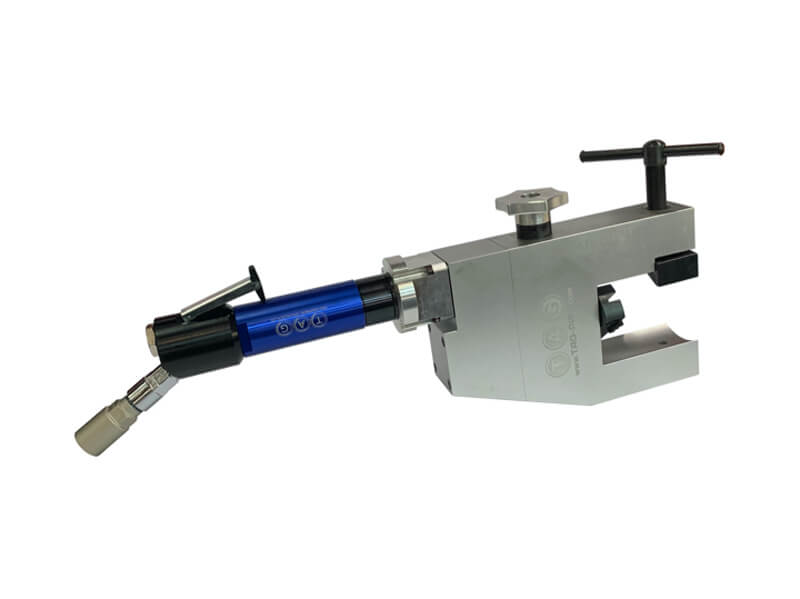

The TAG PANEL PREP attaches to the tube outside diameter by means of custom or specific o/d clamp type jaws that provide strong clamping action that minimizes chatter and vibration.

It is designed for maximum comfort, efficiency, safety, and ease of use. The feed wheel handle enables the operator to comfortably feed the tool during bevelling or facing. The TAG PANEL PREP is suitable for small bore heavy wall tubes with a high percentage of chrome, stainless steel, and other exotic alloys.

The machine can be used for standard bevelling applications and for opposite tubes.

Specification



Model
TAG Panel Prep 2  8 – 53 mm  /  0.3 – 2″  TPP2P  n/a  TPP2E110/ TPP2E220
TAG Panel Prep 3  12.7 – 73 mm  /  0.5 – 3″  TPP3P  TPP3B110 / TPP3B220  TPP3E110 / TPP3E220
TAG Panel Prep 4  50 – 108 mm  /  2 – 4″  TPP4P  n/a  TPP4E110/ TPP4E220



Model  1  2
TAG Panel Prep 3 (O/D)  From 12.7 – 38 mm / 0.5 – 1.49″  From 38 – 73 mm / 1.49 – 3″

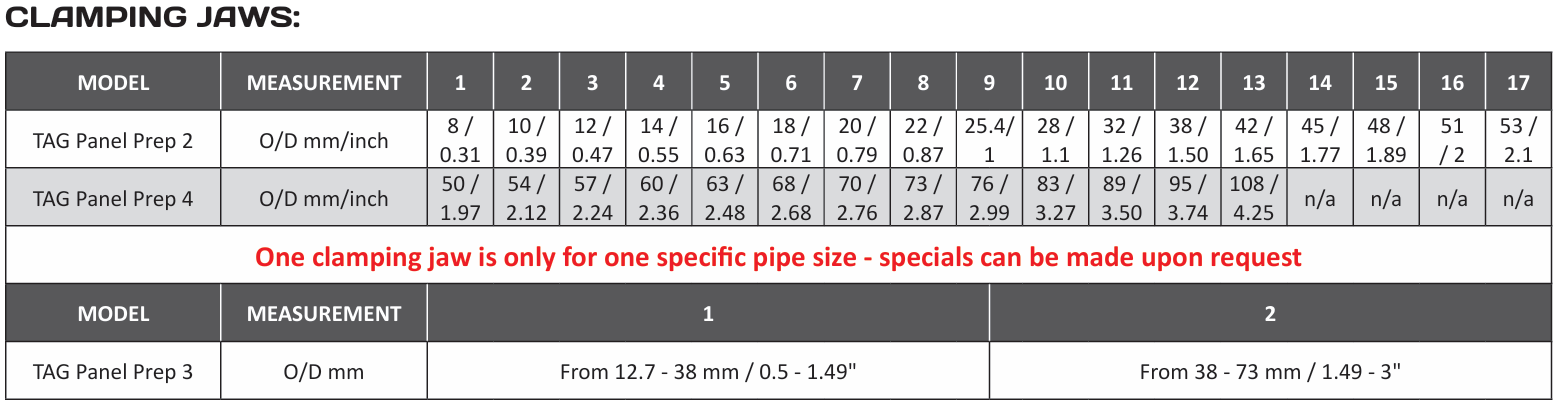

Clamping Jaws
Model  1  2  3  4  5  6  7  8  9  10  11  12  13  14  15  16  17
TAG Panel Prep 2 O/D mm/inch  8 / 0.31  10 / 0.39  12 / 0.47  14 / 0.55  16 / 0.63  18 / 0.71  20 / 0.79  22 / 0.87  25.4/ 1  28 / 1.1  32 / 1.26  38 / 1.50  42 / 1.65  45 / 1.77  48 / 1.89  51   / 2  53 / 2.1
TAG Panel Prep 4 O/D mm/inch  50 / 1.97  54 / 2.12  57 / 2.24  60 / 2.36  63 / 2.48  68 / 2.68  70 / 2.76  73 / 2.87  76 / 2.99  83 / 3.27  89 / 3.50  95 / 3.74  108 / 4.25  n/a  n/a  n/a  n/a

One clamping jaw is only for one specific pipe size – specials can be made upon request

Downloads

Brochure

Panel Prep Machine Brochure
