Description
Chức năng:
- Vát mép ngoài / vát mép trong / vát co cút / phay, tiện lỗ bậc / xả mối hàn / tạo mối ghép hàn J và vát phức hợp (vát compound)
- Vật liệu: Bất kỳ loại thép và hợp kim nào
- Nguồn: Động cơ điện Servo , khí nén hoặc thủy lực
Máy PREP 16 là sản phẩm đầu tiên trong dòng máy vát mép ống có đường kính trung bình-lớn mới của TAG.

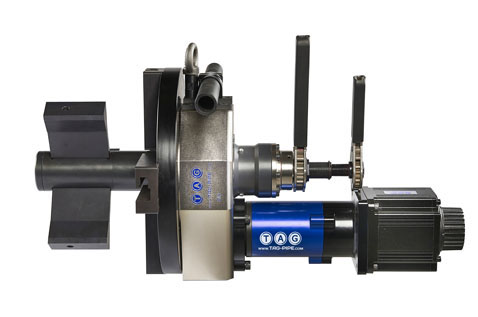

Máy có kèm dụng cụ ratchet khóa chấu giữ cũng như điều chỉnh lượng ăn dao vào ống để vát thành ống dày dễ dàng, máy dùng động cơ điện servo hoặc khí nén, thân thiện với người dùng và cực kỳ mạnh mẽ, hỗ trợ bất kỳ biên dạng vát nào, phù hợp với ống 3″ – 16″.
Tạo rãnh J, tiện lỗ bậc và tiện bằng mặt đều có thể được thực hiện đồng thời bằng cách sử dụng đúng loại dao (tối đa 4) và gá vào đài gá dao đã qua xử lý nhiệt tôi cứng .Trọng lượng nhẹ nhưng mạnh mẽ, PREP 16 lý tưởng cho các nhu cầu làm công trình, ngoài khơi, ngành hạt nhân và các ứng dụng khác yêu cầu các mối hàn chính xác với dung sai rất nhỏ.
Máy PREP 16 và “máy anh em” lớn hơn là máy PREP 24, đều sử dụng dụng cụ ratchet khóa chấu giữ và điều chỉnh lượng ăn dao.Cho phép người vận hành set up máy dễ dàng, vát ăn dao ổn định mà không mất nhiều công sức.
Functions:
- External bevelling / internal bevelling / elbow and fittings bevelling / facing, counter-boring / weld removal / J-prepping / compound bevels
- Materials: Any kind of steel and exotic alloy
- Power: Servo electric, pneumatic or hydraulic

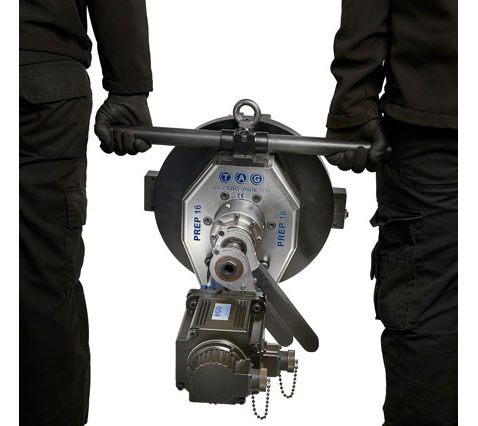

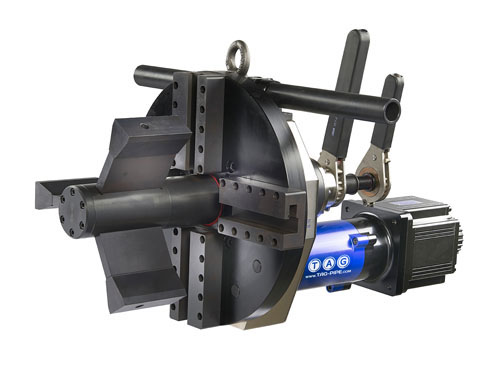

The PREP 16 is the first in TAG’s new range of a heavy duty mid-large diameter bevelling machines.
Offering ratcheted i/d jaw locking as well as ratchet bevel feed control for effortless heavy wall preps, offered in extremely powerful user friendly servo electric or pneumatic any bevel geometry can be performed within the impressive 3″ – 16″ range.
J-preps, counter boring, and facing can all be performed, simultaneously, using the correct tooling fitted in (up to) 4 heavy duty hardened multi-position tool holders. Due to its light weight, yet unrivalled power, the PREP 16 is ideal for on-site, off shore, nuclear, and other applications where precision welds are required at an incredible value.
The PREP 16, and its bigger brother the PREP 24, utilise ratchet feed and locking. This allows effortless set-up, and enables the operator to deliver consistent feed with minimal effort.
Specification
Chính sách của hãng là ưu tiên cho những cải tiến liên tục. Sản phẩm và thông tin chi tiết kỹ thuật có thể thay đổi hoặc khác với hình minh họa.
Tất cả các cụm chi tiết máy được cấp theo đầy đủ, có lớp chống sốc cho toàn bộ máy. Các dụng cụ hỗ trợ, bản vẽ, hướng dẫn sử dụng và giấy chứng nhận bảo hành, cũng đi kèm theo tiêu chuẩn.
Mỗi máy đều có kèm một hộp kim loại được thiết kế bảo vệ máy.
Máy dùng khí nén phải được sử dụng với bộ lọc bôi trơn và dầu – không bảo hành nếu dùng sai quy cách.
Our group policy is one of continuous improvement. Products and data tables are subject to change or vary from those illustrated.
All units are supplied complete with all gripping segments to cover the full range of the machine. Service tools, drawings, instruction manual and warranty certificate are also supplied as standard.
Each machine is supplied with a protective custom built metal box.
Pneumatic machine must be used with filter lubricator and oil – use without will void warranty.

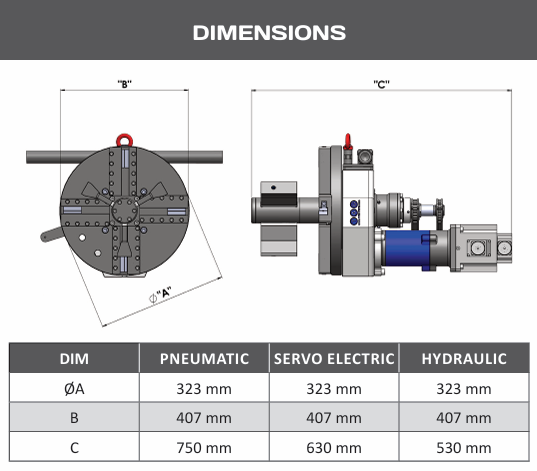

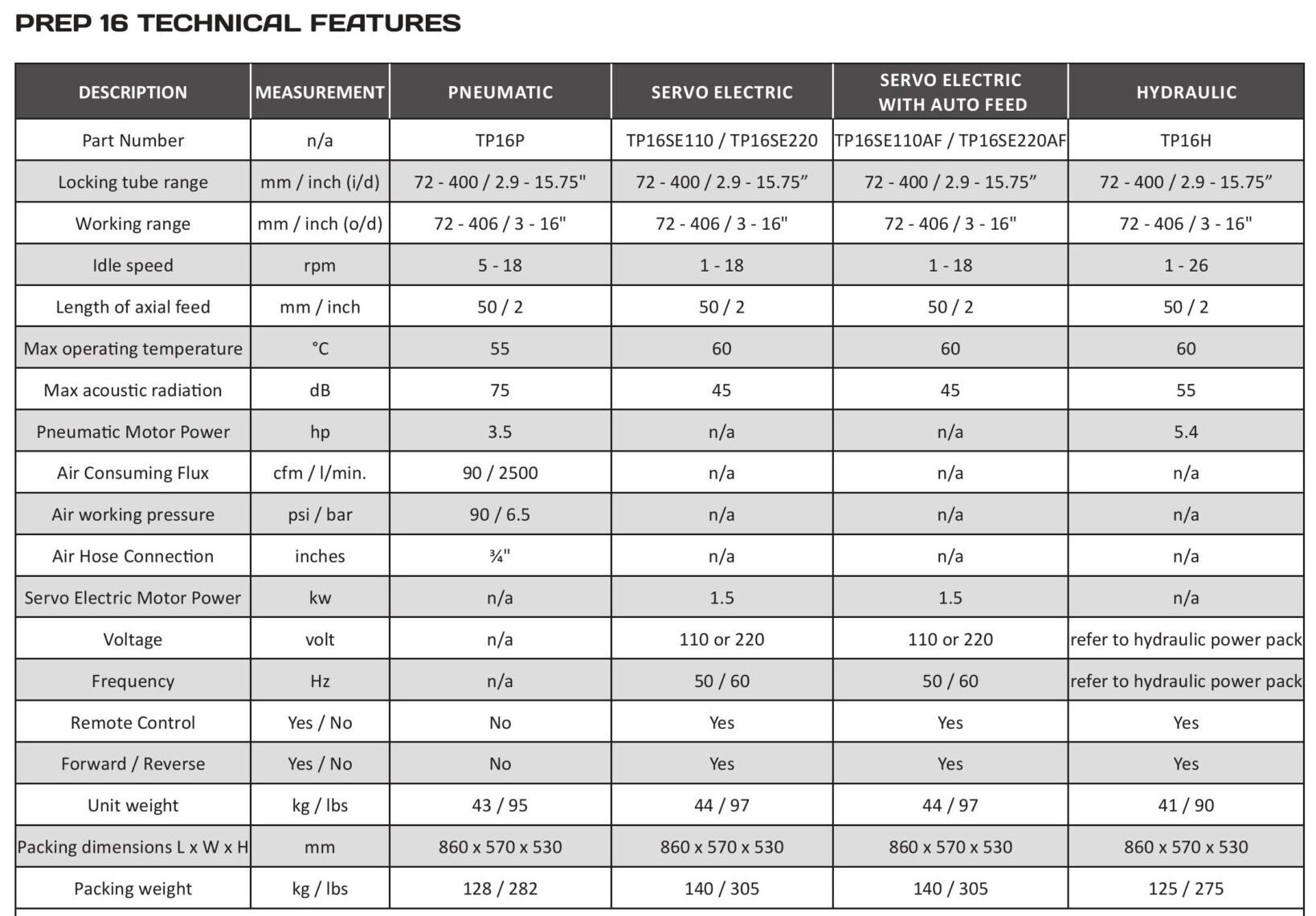

PREP 16 Technical Features
| Description |
Pneumatic |
Servo Electric |
Servo Electric w/Auto Feed |
Hydraulic |
| Part Number |
TP16P |
TP16SE110 / TP16SE220 |
TP16SE110AF / TP16SE220AF |
TP16H |
| Locking tube range (i/d) |
72 – 400 mm / 2.8 – 15.75″ |
72 – 400 mm / 2.8 – 15.75″ |
72 – 400 mm / 2.8 – 15.75″ |
72 – 400 mm / 2.8 – 15.75″ |
| Working range (o/d) |
72 – 406 mm / 3 – 16″ |
72 – 406 mm / 3 – 16″ |
72 – 406 mm / 3 – 16″ |
72 – 406 mm / 3 – 16″ |
| Idle speed |
5 – 18 rpm |
1 – 18 rpm |
1 – 18 rpm |
1 – 26 rpm |
| Length of axial feed |
50 mm / “2 |
50 mm / “2 |
50 mm / “2 |
50 mm / “2 |
| Max operating temperature |
55°C |
60°C |
60°C |
60°C |
| Max acoustic radiation |
75 dB |
45 dB |
45 dB |
55 dB |
| Pneumatic Motor Power |
3.5 hp |
n/a |
n/a |
5.4 hp |
| Air Consuming Flux |
90 cfm / 2500 L/min |
n/a |
n/a |
n/a |
| Air working pressure |
90 psi / 6.5 bar |
n/a |
n/a |
n/a |
| Air Hose Connection |
3/4″ |
n/a |
n/a |
n/a |
| Servo Electric Motor Power |
n/a |
1.5 kW |
1.5 kW |
n/a |
| Voltage |
n/a |
110 or 220 volt |
110 or 220 volt |
refer to hydraulic power pack |
| Frequency |
n/a |
50 / 60 Hz |
50 / 60 Hz |
refer to hydraulic power pack |
| Remote Control |
No |
Yes |
Yes |
Yes |
| Forward / Reverse |
No |
Yes |
Yes |
Yes |
| Unit weight |
43 kg / 95 lbs |
44 kg / 97 lbs |
44 kg / 97 lbs |
41 kg / 90 lbs |
| Packing dimensions L x W x H |
860 x 570 x 530 mm /
33.8 x 22.4 x 20.9″ |
860 x 570 x 530 mm /
33.8 x 22.4 x 20.9″ |
860 x 570 x 530 mm /
33.8 x 22.4 x 20.9″ |
860 x 570 x 530 mm /
33.8 x 22.4 x 20.9″ |
| Packing weight |
128 kg / 282 lbs |
140 kg / 305 lbs |
140 kg / 305 lbs |
125 kg / 275 lbs |

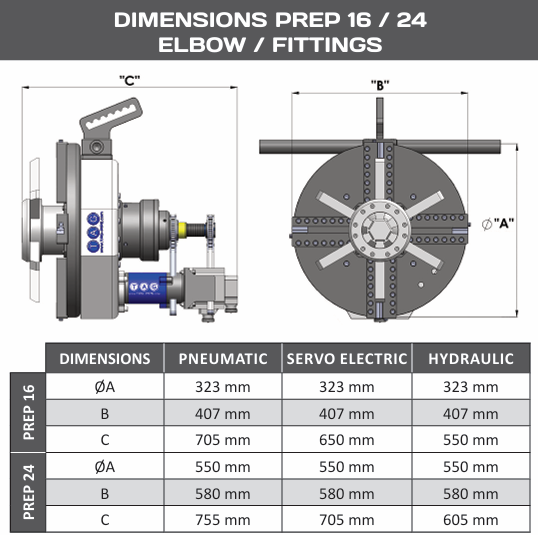

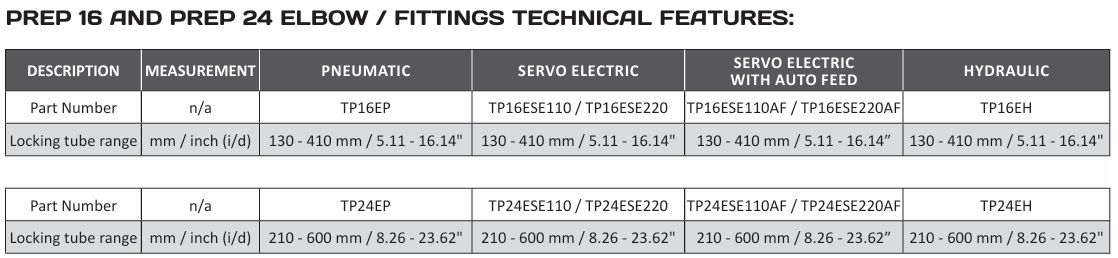

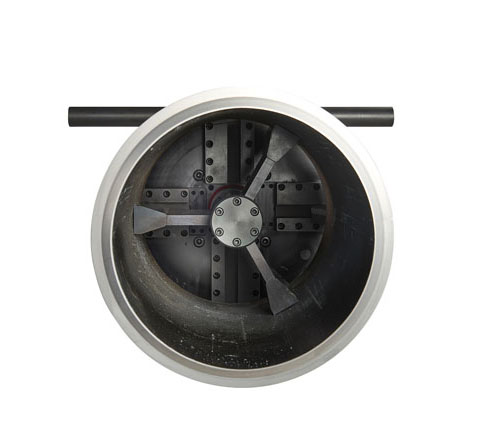

PREP 16 Elbow / Fitting Technical Features
The TAG PREP 16 ELBOW / FITTINGS complete machine enables bevelling, J-preps, counter boring and facing on elbows and pipe fittings, due to it’s heavy duty yet compact shaft and 6 piece locking jaw system. The machines can be supplied in either servo electric, pneumatic or hydraulic.
| Description |
Pneumatic |
Servo Electric |
Servo Electric with Auto Feed |
Hydraulic |
| Part Number |
TP16EP |
TP16ESE110 / TP16ESE220 |
TP16ESE110AF / TP16ESE220AF |
TP16EH |
| Locking Tube Range (i/d) |
130 – 410 mm / 5.11 – 16.14″ |
130 – 410 mm / 5.11 – 16.14″ |
130 – 410 mm / 5.11 – 16.14” |
130 – 410 mm / 5.11 – 16.14″ |
