Sò Cắt Vát Mép Ống | Split Frame Clamshell Machine 1″ – 48″

Phạm Vi: Đường kính ngoài 1″ – 48″ / 25.4 – 1,220 mm

RANGE: 1″ – 48″ o/d / 25.4 – 1,220 mm o/d

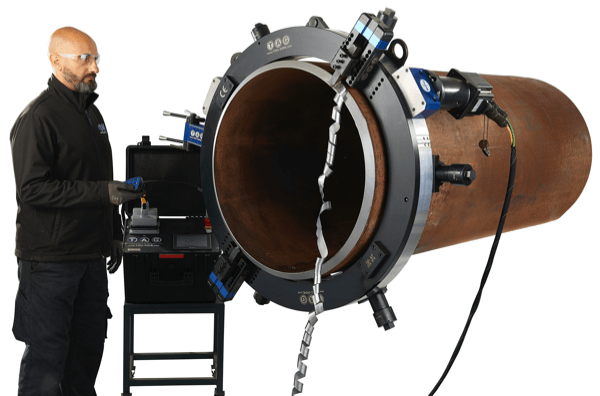

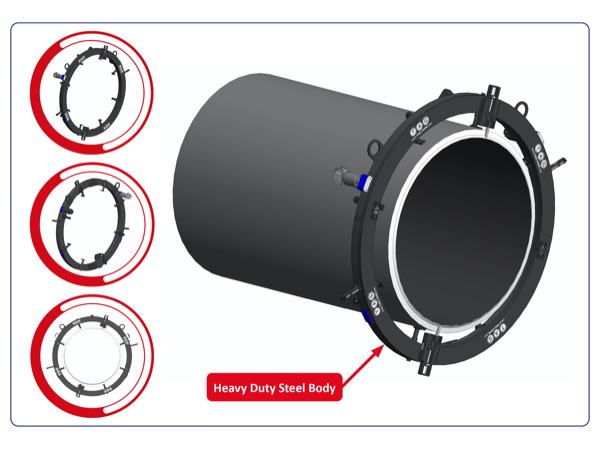

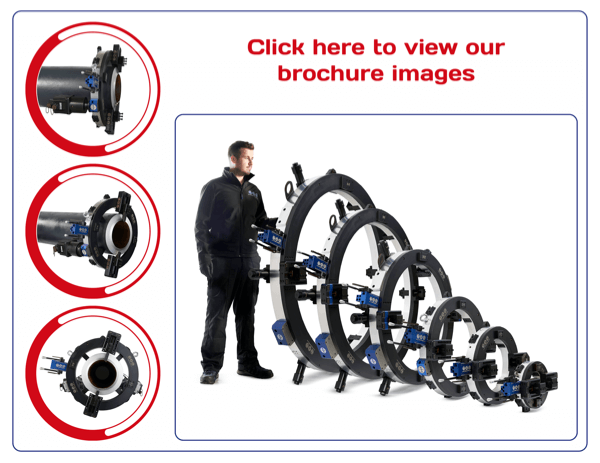

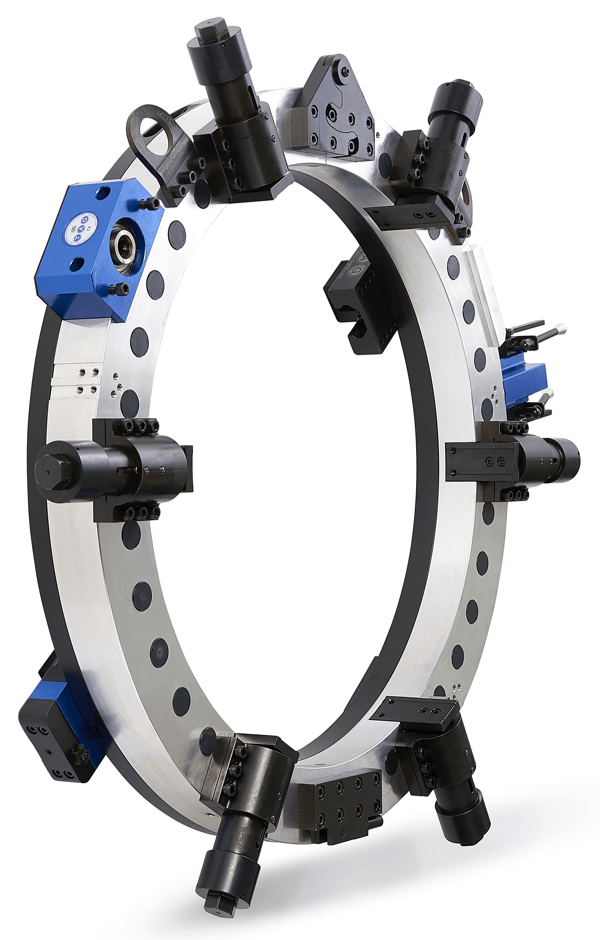

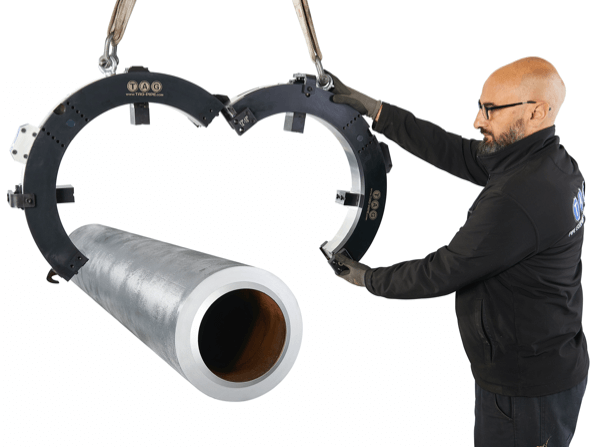

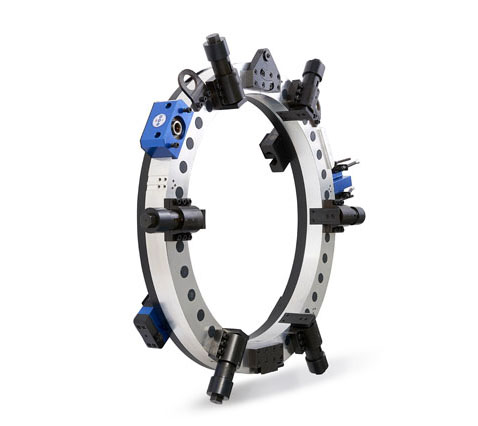

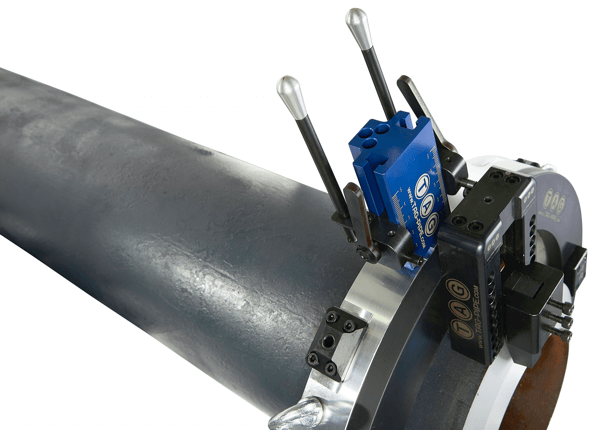

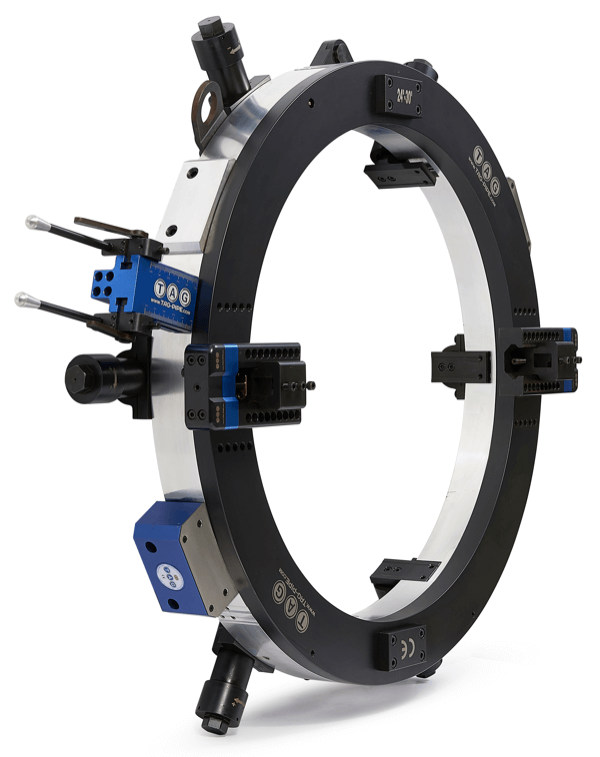

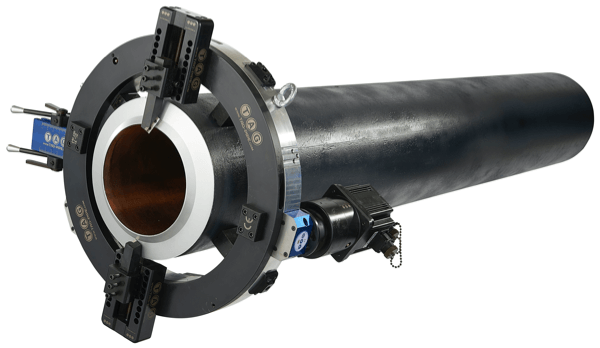

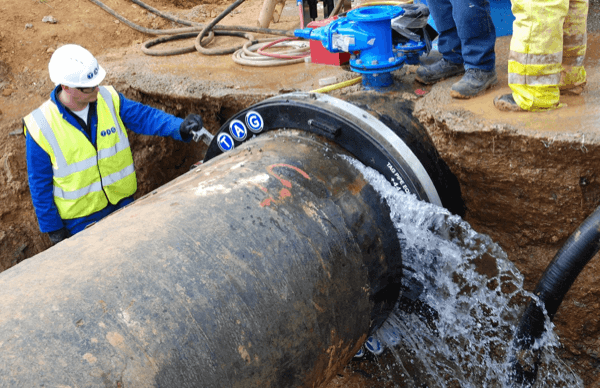

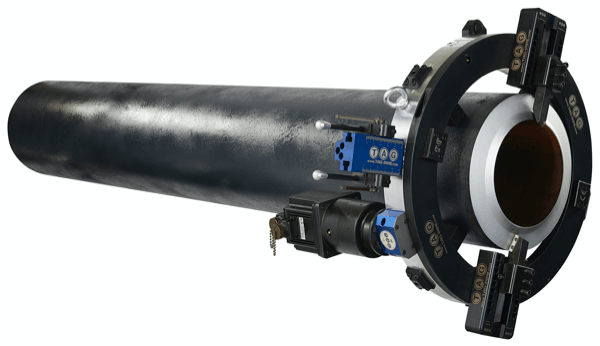

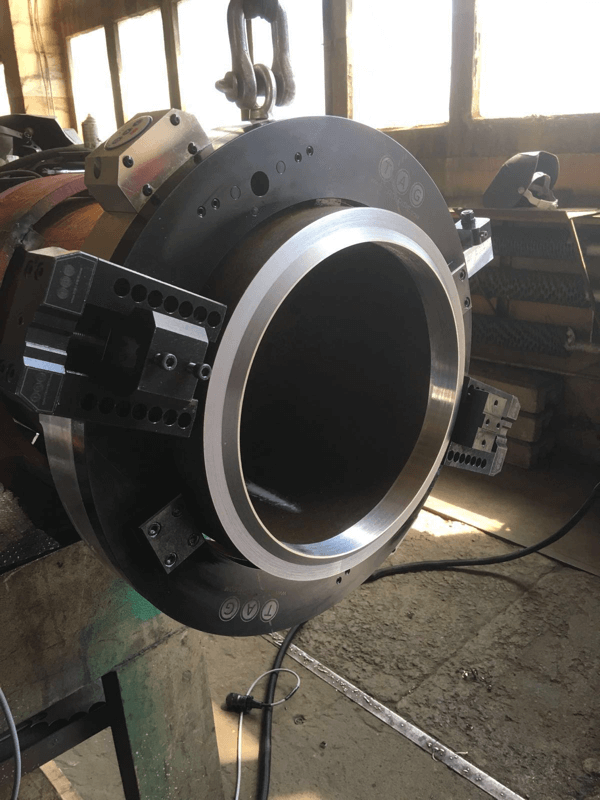

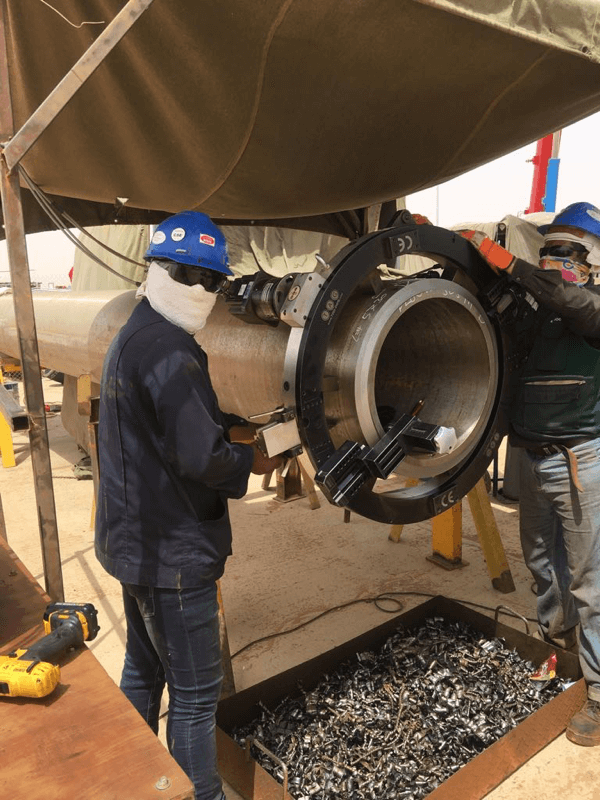

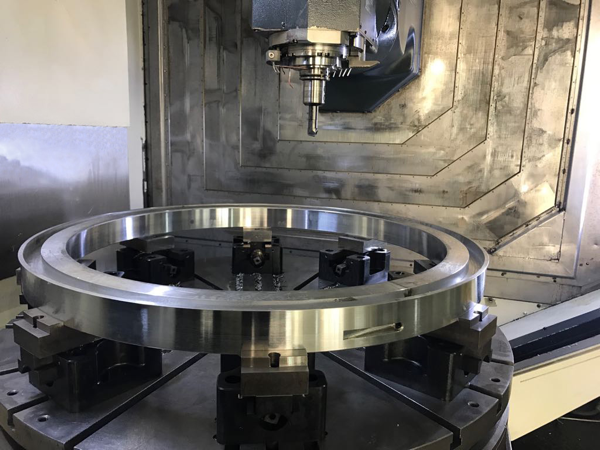

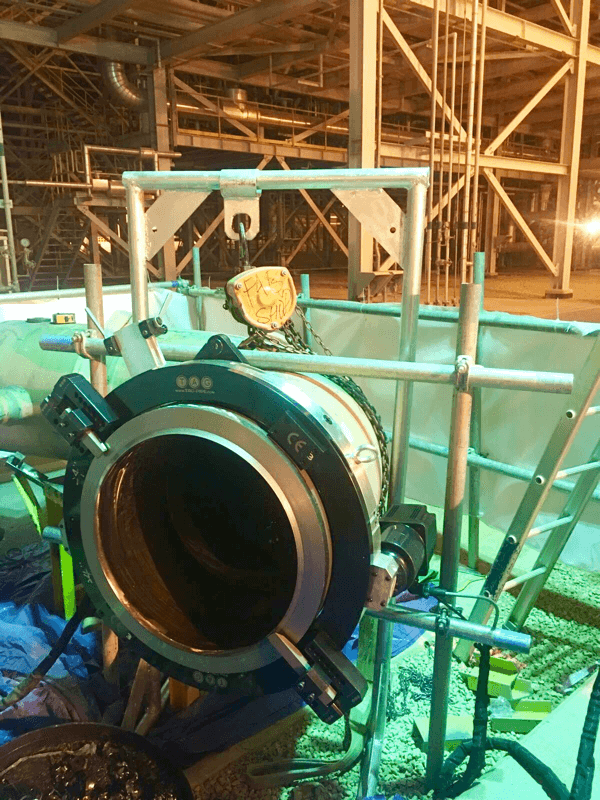

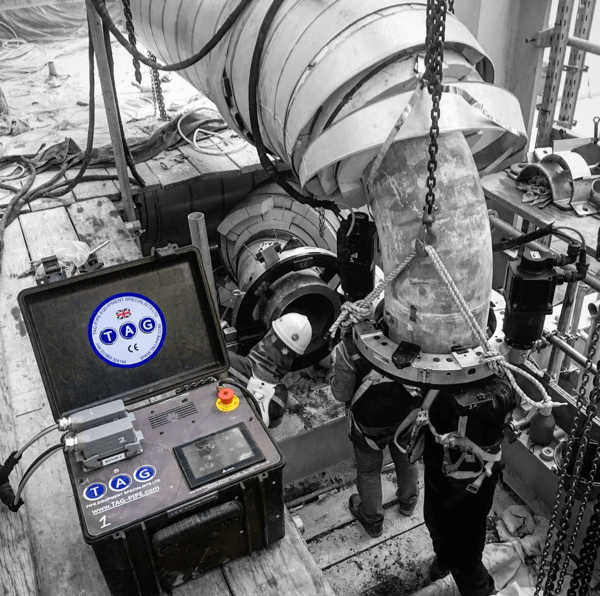

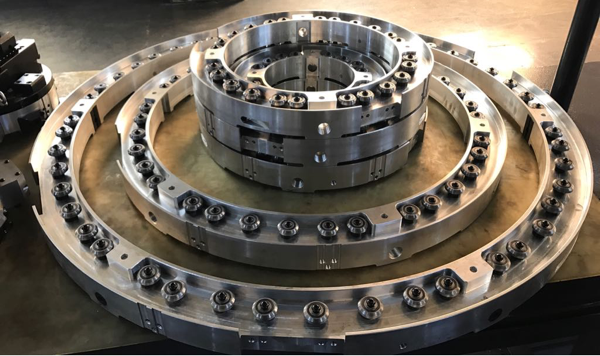

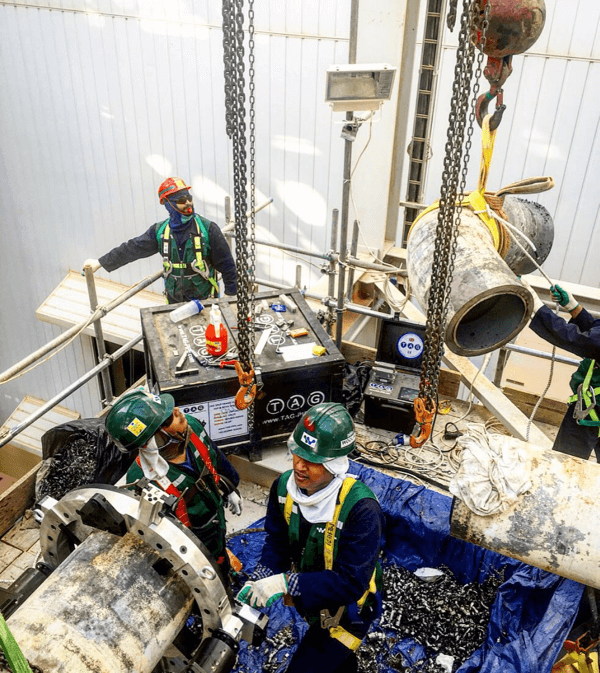

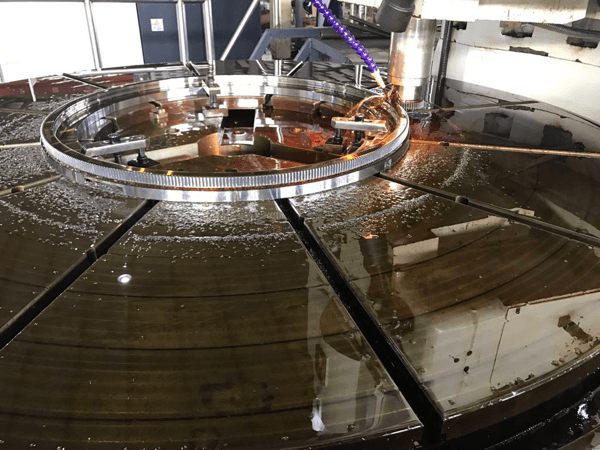

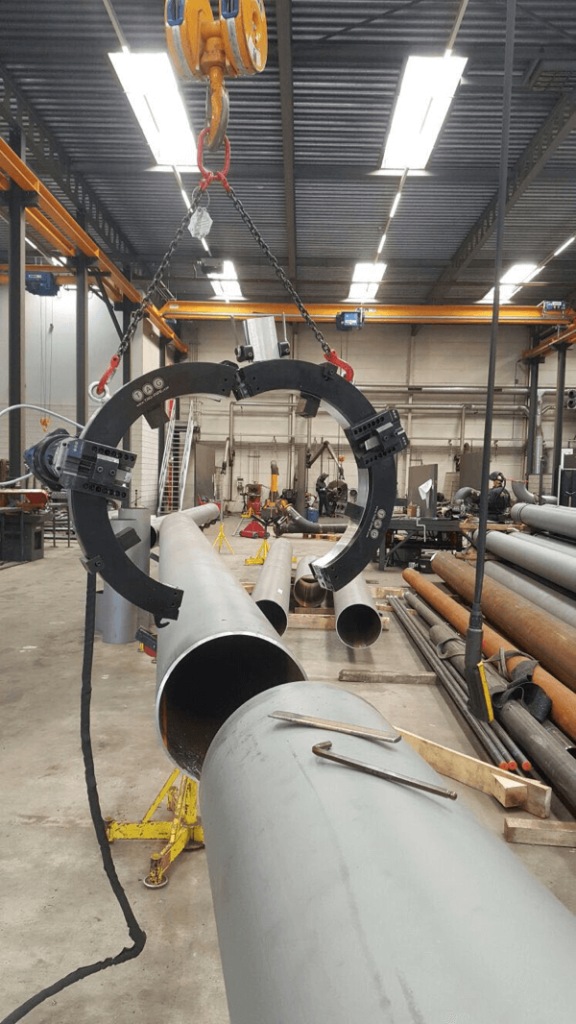

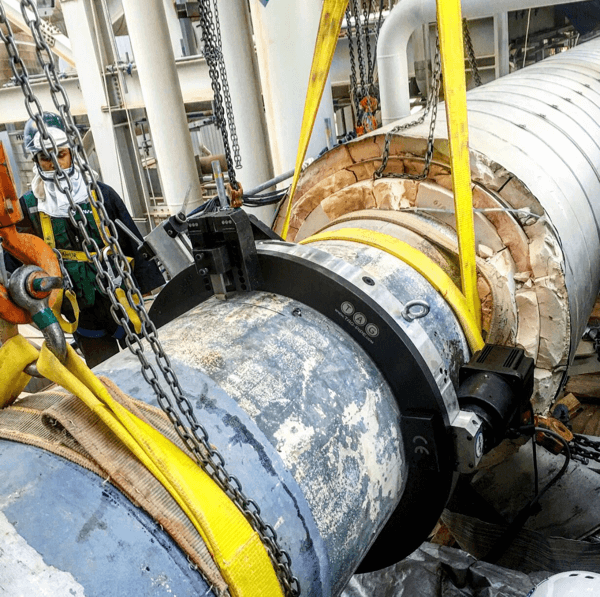

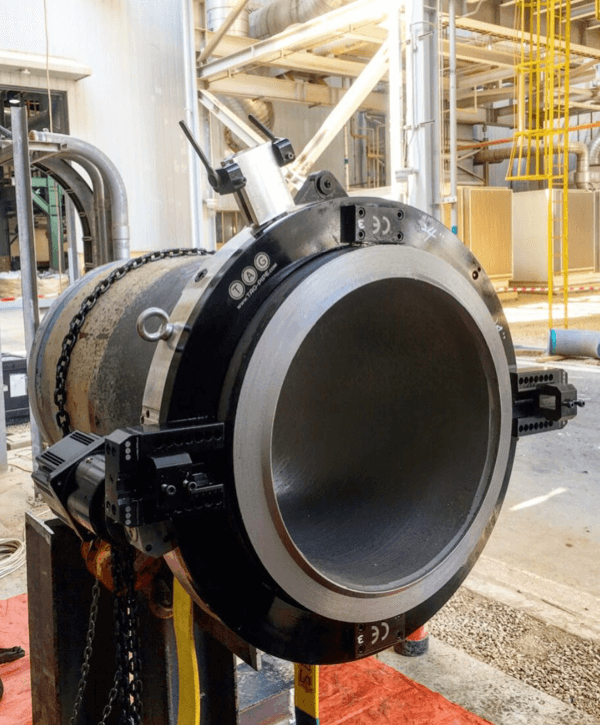

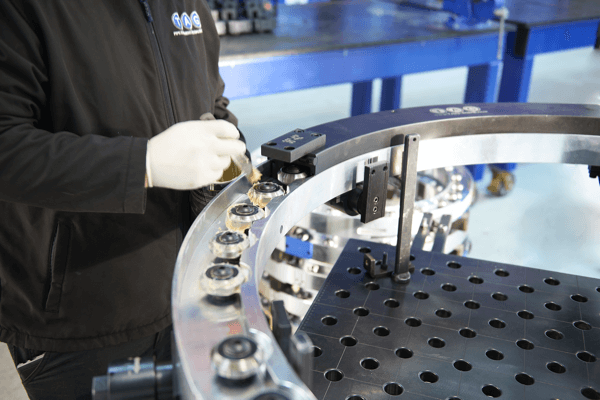

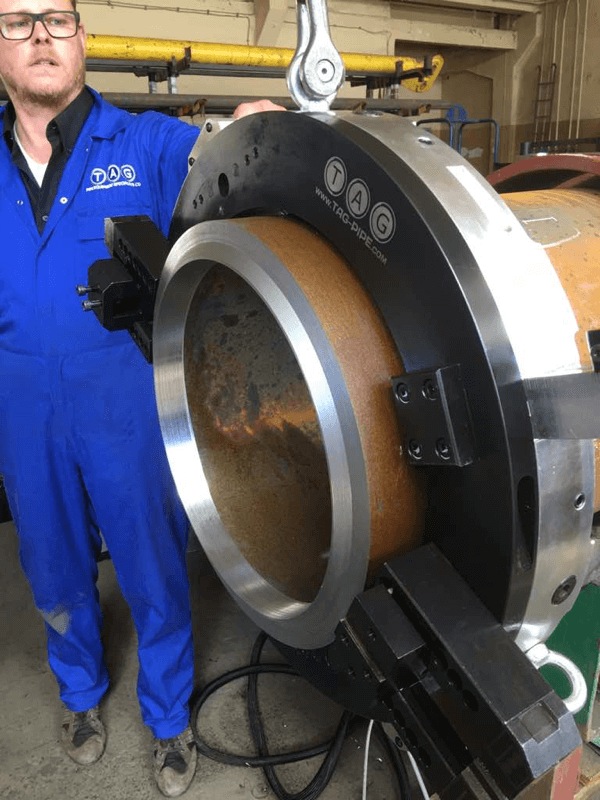

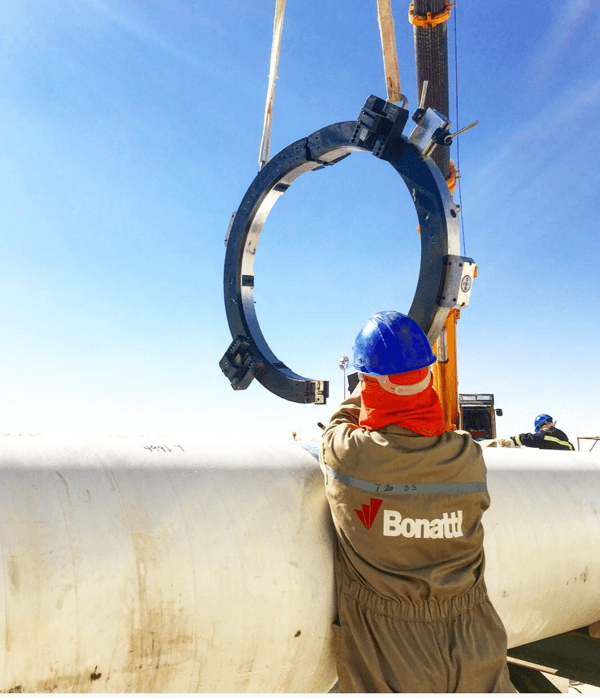

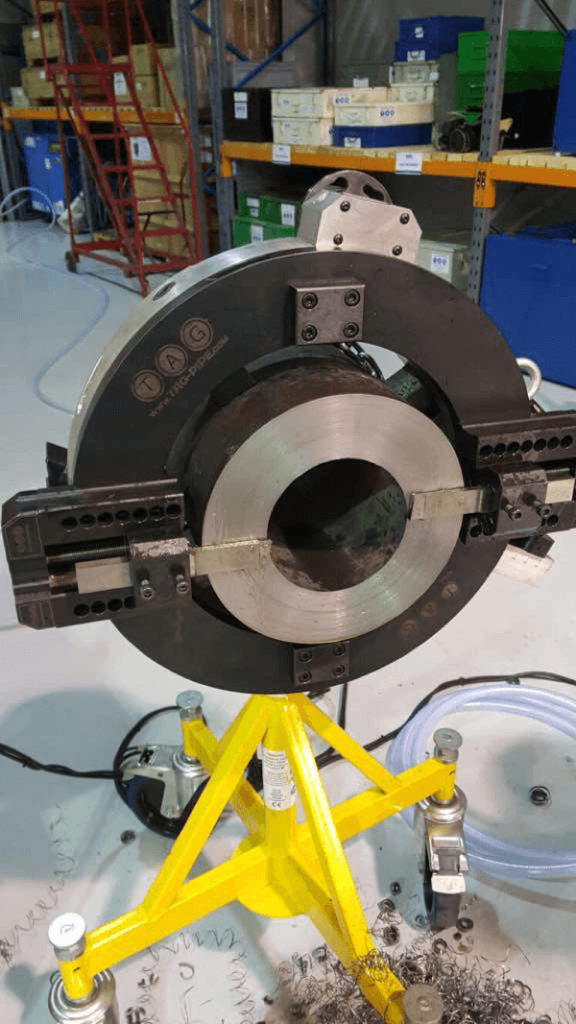

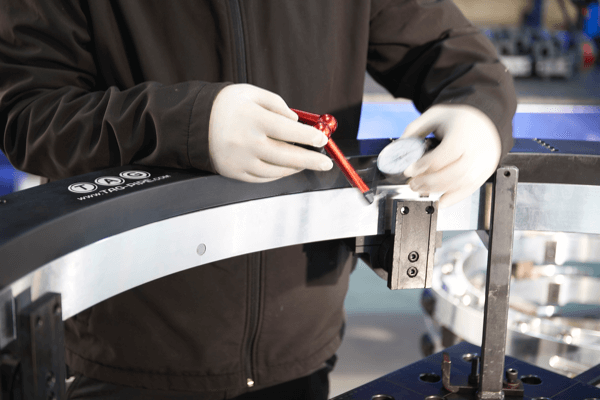

TAG Split Frame Clamshell là máy di động đa năng, chuyên dùng để cắt ống, vát mép, gia công mặt đầu và khoét lỗ cho ống có đường kính ngoài từ 1″ đến 48″. Máy phù hợp với thép và các hợp kim đặc biệt, với tùy chọn khí nén, điện, thủy lực hoặc servo điện. Thiết kế thân nhôm nhẹ, bánh răng thép bền và chân kẹp rộng giúp máy hoạt động ổn định và thiết lập nhanh, chính xác, ngay cả với ống không tròn. Với bạc đạn điều chỉnh và đầu gá dao tùy chỉnh, máy là giải pháp hiệu quả cho gia công ống tại công trường hoặc trong xưởng.

The TAG Split Frame Clamshell is a portable, versatile machine for pipe cutting, bevelling, facing, and counterboring on pipes from 1″ to 48″ OD. It handles steel and exotic alloys with pneumatic, electric, hydraulic, or servo-electric power options. Its lightweight aluminum body, durable steel gear, and wide clamping feet provide stability and fast, repeatable setup, even on out-of-round pipes. With adjustable bearings and customizable tool slides, it is an efficient solution for on-site and workshop pipe preparation.

Category

Description

PHẠM VI: Đường kính ngoài từ 1″ đến 48″ (25 – 1,220mm)

Hiện hãng cũng có các mẫu máy có kích thước lớn hơn hoặc tùy chỉnh theo ý khách hàng

Xin mời quý khách hàng sử dụng trải nghiệm máy cắt và vát mép ống kích thước nhỏ của hãng ngay hôm nay!

  • Chức năng: Vát mép ngoài / vát mép trong / khoan lỗ bậc / vát mép phức hợp / vát rãnh chữ J
  • Vật liệu: Bất kỳ loại thép và hợp kim nào

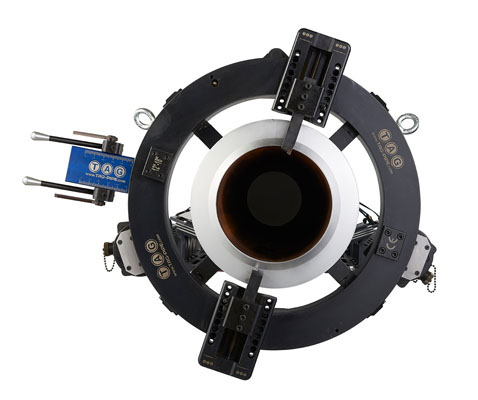

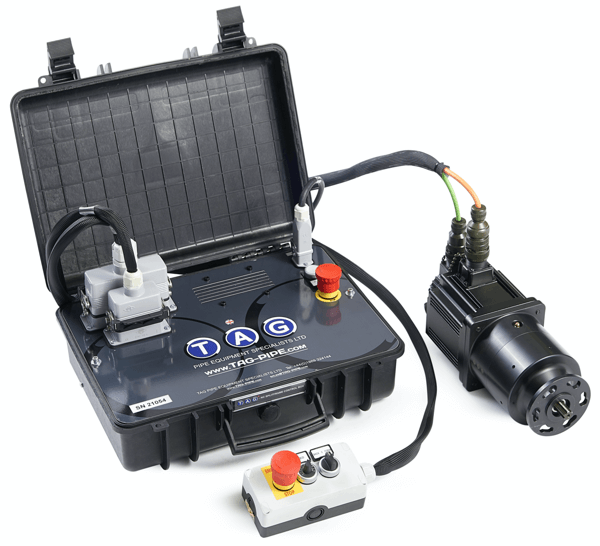

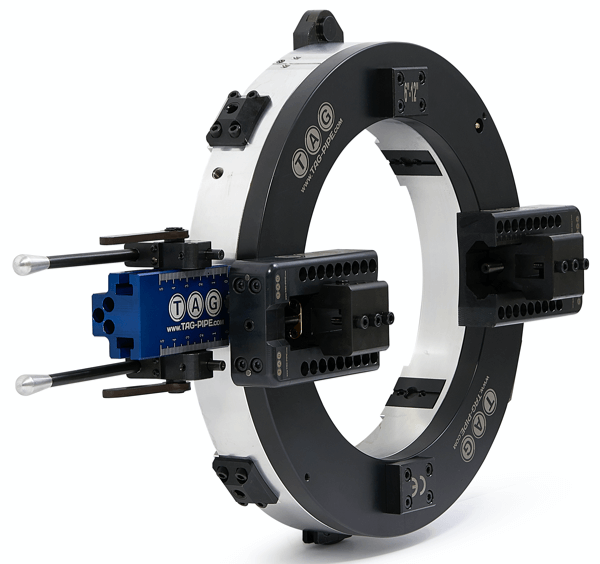

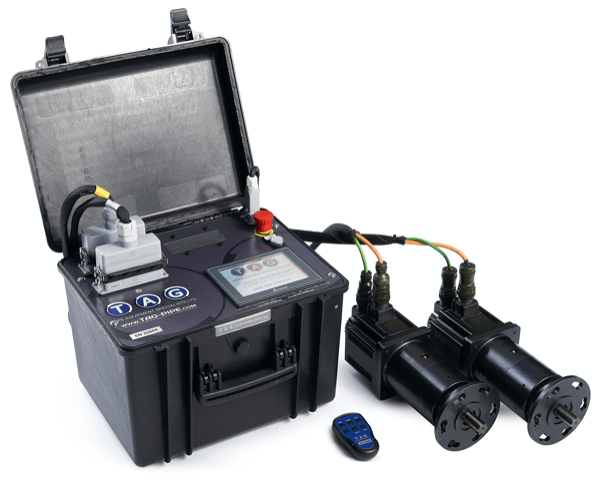

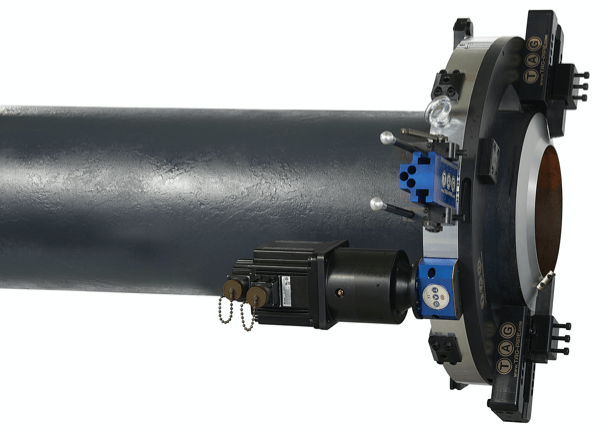

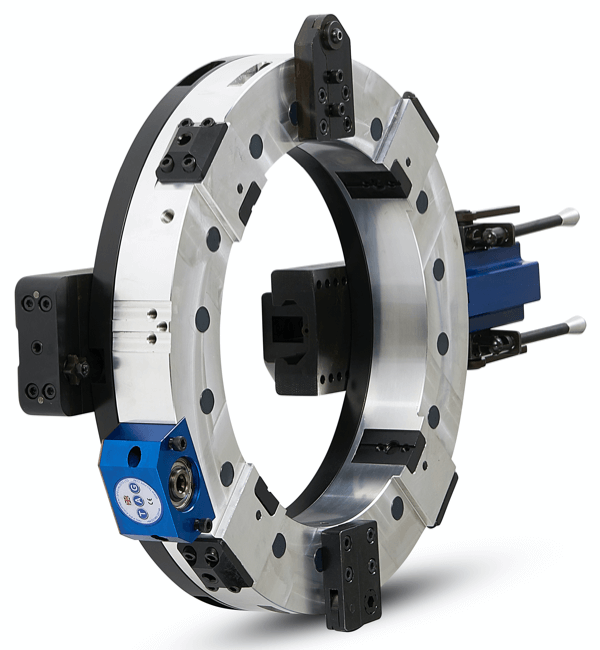

  • Nguồn: Khí nén, điện (110v hoặc 220v), động cơ thủy lực hoặc động cơ servo

Khung cắt vát mép ống kích thước nhỏ của hãng có chất lượng hàng đầu, tốt nhất trong ngành.



RANGE: 1″ to 48″ o/d (25 – 1,220mm)

Larger sizes and customised machines available upon request

Try our small pipe cutting and beveling machines and split-frame clamshell today!

  • Functions: External bevelling / internal bevelling / counter-boring / compound bevels / J-prep bevelling
  • Materials: Any kind of steel and exotic alloy
  • Power: Pneumatic, electric (110v or 220v), hydraulic or servo electric motor

Our small pipe cutting and beveling machines and split-frame clamshells are second to none in the industry.

Specifications

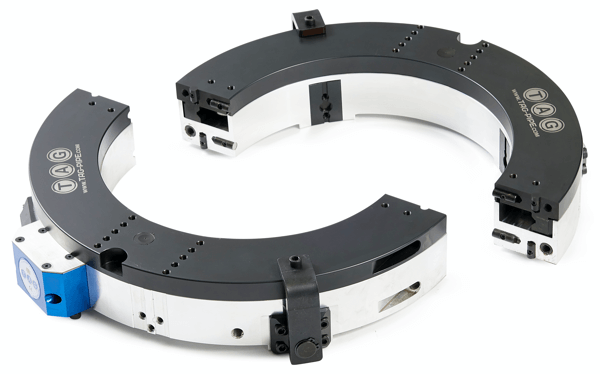

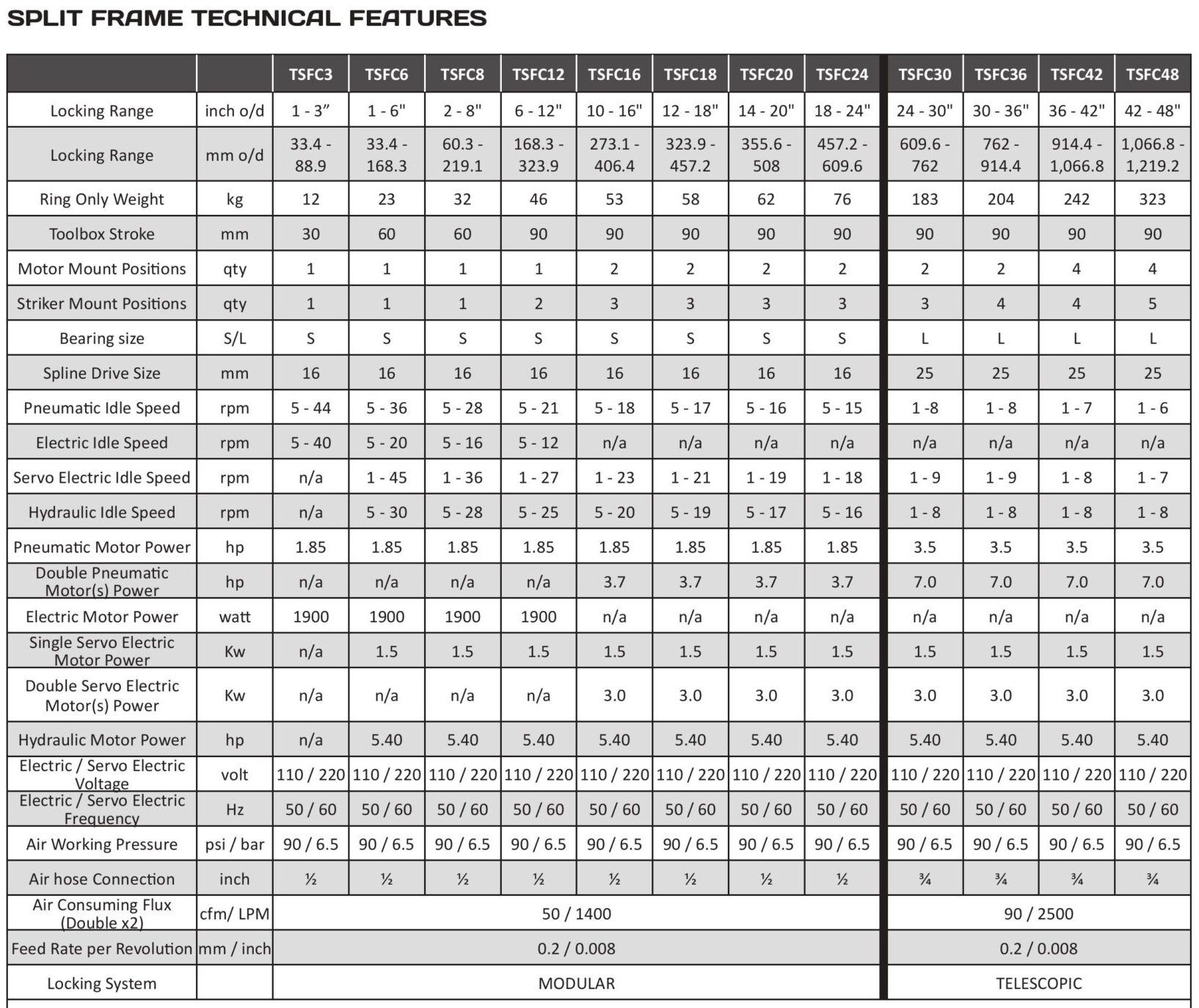

Technical Features
Description TSFC3 TSFC6 TSFC8 TSFC12 TSFC16 TSFC18 TSFC20 TSFC24 TSFC30 TSFC36 TSFC42 TSFC48
Locking Range (Inch) 1 – 3″ 1 – 6″ 2 – 8″ 6 – 12″ 10 – 16″ 12 – 18″ 14 – 20″ 18 – 24″ 24 – 30″ 30 – 36″ 36 – 42″ 42 – 48″
Locking Range (MM) 33.4 – 88.9 mm  33.4 – 168.3 mm  60.3 – 219.1 mm 168.3 – 323.9 mm 273.0 – 406.4 mm 323.9 – 457.0 mm 355.6 – 508.0 mm 457.0 – 610.0 mm  609.6 – 762 mm 762 -914.4 mm 914.4 – 1,066.8 mm 1,066.8 – 1,219.2 mm
Ring Only Weight 12 kg 23 kg 32 kg 46 kg 53 kg 58 kg 62 kg 76 kg 183 kg 204 kg 242 kg 323 kg
Toolbox Stroke 30 mm / 1.18″ 60 mm / 2.36″ 60 mm / 2.36″ 90 mm / 3.54″ 90 mm / 3.54″ 90 mm / 3.54″ 90 mm / 3.54″ 90 mm / 3.54″ 90 mm / 3.54″ 90 mm / 3.54″ 90 mm / 3.54″ 90 mm / 3.54″
Motor Mount Positions 1 qty 1 qty 1 qty 1 qty 2 qty 2 qty 2 qty 2 qty 2 qty 2 qty 4 qty 4 qty
Striker Mount Positions 1 qty 1 qty 1 qty 2 qty 3 qty 3 qty 3 qty 3 qty 3 qty 4 qty 4 qty 5 qty
Bearing size S S S S S S S S L L L L
Spline Drive Size 16 mm / 0.63″ 16 mm / 0.63″ 16 mm / 0.63″ 16 mm / 0.63″ 16 mm / 0.63″ 16 mm / 0.63″ 16 mm / 0.63″ 16 mm / 0.63″ 25 mm / 0.98″ 25 mm / 0.98″ 25 mm / 0.98″ 25 mm / 0.98″
Pneumatic Idle Speed 5 – 44 rpm 5 – 36 rpm 5 – 28 rpm 5 – 21 rpm 5 – 18 rpm 5 – 17 rpm 5 – 16 rpm 5 – 15 rpm 1 – 8 rpm 1 – 8 rpm 1 – 7 rpm 1 – 6 rpm
Electric Idle Speed 5 – 40 rpm 5 – 20 rpm 5 – 16 rpm 5 – 12 rpm n/a n/a n/a n/a n/a n/a n/a n/a
Servo Electric Idle Speed n/a 1 – 45 rpm 1 – 36 rpm 1 – 27 rpm 1 – 23 rpm 1 – 21 rpm 1 – 19 rpm 1 – 18 rpm 1 – 9 rpm 1 – 9 rpm 1 – 8 rpm 1 – 7 rpm
Hydraulic Idle Speed n/a 5 – 30 rpm 5 – 28 rpm 5 – 25 rpm 5 – 20 rpm 5 – 19 rpm 5 – 17 rpm 5 – 16 rpm 1 – 8 rpm 1 – 8 rpm 1 – 8 rpm 1 – 8 rpm
Pneumatic Motor Power 1.85 hp 1.85 hp 1.85 hp 1.85 hp 1.85 hp 1.85 hp 1.85 hp 1.85 hp 3.5 hp 3.5 hp 3.5 hp 3.5 hp
Double Pneumatic Motor(s) Power n/a n/a n/a n/a 3.7 hp 3.7 hp 3.7 hp 3.7 hp 7 hp 7 hp 7 hp 7 hp
Electric Motor Power 1900 watt 1900 watt 1900 watt 1900 watt n/a n/a n/a n/a n/a n/a n/a n/a
Single Servo Electric Motor Power n/a 1.5 Kw 1.5 Kw 1.5 Kw 1.5 Kw 1.5 Kw 1.5 Kw 1.5 Kw 1.5 Kw 1.5 Kw 1.5 Kw 1.5 Kw
Double Servo Electric Motor(s) Power n/a n/a n/a n/a 3 Kw 3 Kw 3 Kw 3 Kw 3 Kw 3 Kw 3 Kw 3 Kw
Hydraulic Motor Power n/a 5.4 hp 5.4 hp 5.4 hp 5.4 hp 5.4 hp 5.4 hp 5.4 hp 5.4 hp 5.4 hp 5.4 hp 5.4 hp
Electric / Servo Electric Voltage 110 / 220 volt 110 / 220 volt 110 / 220 volt 110 / 220 volt 110 / 220 volt 110 / 220 volt 110 / 220 volt 110 / 220 volt 110 / 220 volt 110 / 220 volt 110 / 220 volt 110 / 220 volt
Electric / Servo Electric Frequency 50 / 60 Hz 50 / 60 Hz 50 / 60 Hz 50 / 60 Hz 50 / 60 Hz 50 / 60 Hz 50 / 60 Hz 50 / 60 Hz 50 / 60 Hz 50 / 60 Hz 50 / 60 Hz 50 / 60 Hz
Air Working Pressure 90 psi / 6.5 bar 90 psi / 6.5 bar 90 psi / 6.5 bar 90 psi / 6.5 bar 90 psi / 6.5 bar 90 psi / 6.5 bar 90 psi / 6.5 bar 90 psi / 6.5 bar 90 psi / 6.5 bar 90 psi / 6.5 bar 90 psi / 6.5 bar 90 psi / 6.5 bar
Air hose Connection 1/2″ 1/2″ 1/2″ 1/2″ 1/2″ 1/2″ 1/2″ 1/2″ 3/4″ 3/4″ 3/4″ 3/4″
Air Consuming Flux (Double x2) 50 cfm / 1400 LPM 50 cfm / 1400 LPM 50 cfm / 1400 LPM 50 cfm / 1400 LPM 50 cfm / 1400 LPM 50 cfm / 1400 LPM 50 cfm / 1400 LPM 50 cfm / 1400 LPM 90 cfm / 2500 LPM 90 cfm / 2500 LPM 90 cfm / 2500 LPM 90 cfm / 2500 LPM
Feed Rate per Revolution 0.2 mm / 0.008″ 0.2 mm / 0.008″ 0.2 mm / 0.008″ 0.2 mm / 0.008″ 0.2 mm / 0.008″ 0.2 mm / 0.008″ 0.2 mm / 0.008″ 0.2 mm / 0.008″ 0.2 mm / 0.008″ 0.2 mm / 0.008″ 0.2 mm / 0.008″ 0.2 mm / 0.008″
Locking System Modular Modular Modular Modular Modular Modular Modular Modular Telescopic Telescopic Telescopic Telescopic
