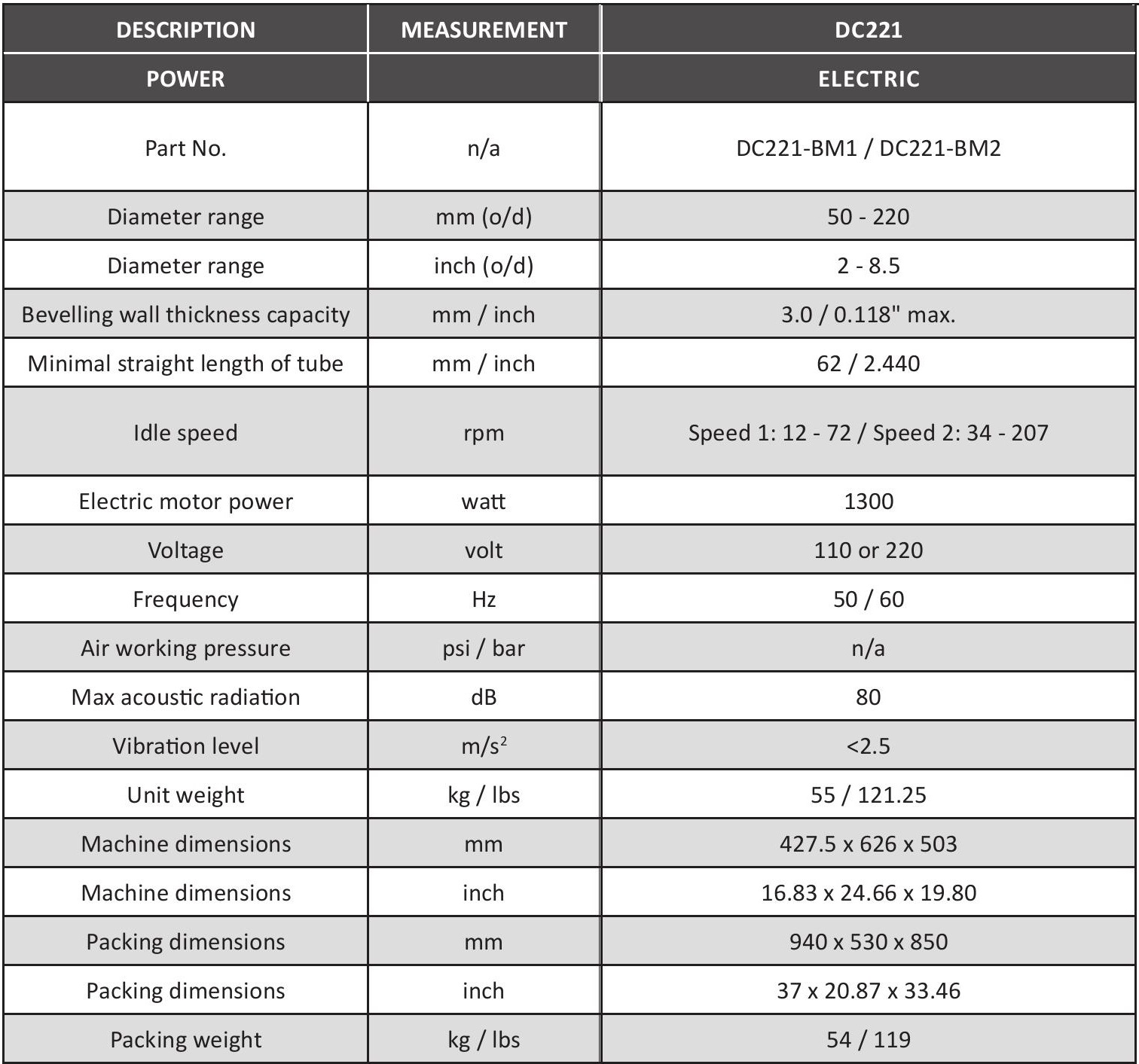

Description
Gà kẹp đồng tâm
Concentric Clamping
Dao thép gió TIALN – Chất lượng cao
HSS TIALN – High Quality
Gía đỡ dao dạng trượt
Sliding adjustment of tool Holder
Mẫu máy trên bệ máy
Example of the machine on the bench
Menu
Đường kính ø50 – ø220mm
Máy phay ống: xách tay tiện lợi, trọng lượng nhẹ và được thiết kế để sử dụng cơ động cũng như tại nhà xưởng.
Phay mặt ống là quá trình gia công đầu ống sao cho khớp với các chi tiết khác xét trên 3 thông số: độ vuông góc của bề mặt ống (bảo dưỡng) – trạng thái bề mặt của đầu ống – điều chỉnh độ dài ống.
Phay chuẩn không bavia, phoi tách ra phía bên ngoài của ống.
Máy chuyên dùng gia công ống mỏng, chuẩn bị cho hàn ống.
Diameter ø50 – ø220mm
Orbital-facing machine: portable, lightweight, and designed to be used on-site as well as in the workshop.
Tube facing consists in bringing the end of a tube or an accessory into conformity and acts on 3 aspects: the perpendicularity of the tube face (maintenance) – the surface state of the face – a length adjustment.
Burfree facing, the chip unrolls towards the outside of the tube.
Gà kẹp đồng tâm
Concentric Clamping
Dao thép gió TIALN – Chất lượng cao
HSS TIALN – High Quality
Gía đỡ dao dạng trượt
Sliding adjustment of tool Holder
Mẫu máy trên bệ máy
Example of the machine on the bench
– Máy phay mặt và vát mép ống chuẩn, không bavia sau khi cắt thô ống bằng cưa hoặc đánh bóng điện hóa
– Độ dày < 0,12 inch (3mm), tùy vào vật liệu
– Phạm vi gia công rộng: kẹp đồng tâm gá đặt được nhiều kích thước đường kính
– Máy lý tưởng để phay ống cắt thô bằng cưa trước khi hàn tự động
– Tiến dao thủ công chính xác: từng bước 0,1 mm 4/1000 inch
– Giá đỡ dao phay dạng trượt giúp thay đổi đường kính dễ dàng và tối ưu ăn dao vào ống
– Có thể vát ngoài 30° và 45° với giá đỡ dao tùy chọn mua thêm
– Phay mặt và vát mép trong một thao tác
– Khả năng sử dụng đồng thời ba dao
– Chiều dài ống thẳng tối thiểu: 2,44 inches (62 mm)
– Máy được đặt trong hộp bảo vệ chuyên dụng khi mua hàng
– Nhẹ và nhỏ gọn: 55 kg / 121 lbs
– Động cơ 1100W với phạm vi tốc độ lớn (2 số)
– Truyền động trục vít và bánh răng giúp tối ưu phạm vi tốc độ và khử rung động
– Burr-free tube squaring and edge breaking machine used after a band saw cut or on electropolished tubes
– Thickness < 0,12 inches (3 mm) according to material
– Wide range of use with concentric clamping for all diameters
– Ideal tool to face a tube before automatic welding
– Accurate manual advance: 4/1000″ (0,1 mm) step graduation
– Sliding adjustment of tool holder offers easy diameter change and optimal tip wearing
– 30° and 45° outside bevel possible with optional tool holder
– Squaring and beveling in one operation
– Possibility to use three tools simultaneously
– Minimal straight length of the tube: 2,44 inches (62 mm)
– Delivered in high quality protection case
– Weight: 121 lbs. (55 kg)
– Motor 1100W with large speed range (2 gears)
– Screw and wheel drive to optimize the speed range and eliminate vibrations
