Description
Hydrex 5003 – Hệ thống thủy lực áp suất cực cao dùng để nong các ống trao đổi nhiệt có đường kính trong tối thiểu là 7,00 mm ( 0,276″ )
Hệ thống máy nong ống thủy lực là lựa chọn tốt nhất trong gia công nong ống các thiết bị dạng ống chùm. Các ống được nong rộng để tiếp xúc với các lỗ trên mặt sàn ống. Tốc độ thực hiện “một hành trình” của máy, đặc biệt là nong đối với độ sâu nong hơn 100 mm ( 4″ ), vượt mặt và có thể thay thế cho các máy nong ống truyền thống.
Luôn để tâm đến các thông số kỹ thuật ngày càng nghiêm ngặt do các nhà thiết kế trong lĩnh vực hóa dầu đưa ra, Maus Italia đã thiết kế và chế tạo Hydrex 5003, một sản phẩm thế hệ thứ tư, trong hơn 15 năm, đã nhận được sự tin dùng của khách hàng.
Là một bước tiến so với các mẫu máy trước, tính năng của Hydrex 5003:
- Áp suất rất cao max 5000 bar
- Điều khiển liên tục mức áp suất rất cao với lập trình kỹ thuật số máy tính
- Một mẫu giá đỡ đầu nong nhẹ mới được thiết kế với tay cầm công thái học cao
- Thay đổi mới về tính cơ khí và điện tử giúp sử dụng dễ dàng và linh hoạt
- Phần mềm mới của máy cho phép người vận hành xuất/in các báo cáo gia công khác nhau
Hydrex 5003 – Ultra high pressure hydraulic system for expanding heat exchanger tubes with a minimum internal diameter of 7,00 mm ( 0.276″ )
Hydraulic expansion finds its best application in the expansion of welded tubes for the fixing of the tube in the tube sheet hole, thanks to its exceptionally fast and competitive “single pass” execution, especially for expansion lengths exceeding 100 mm ( 4″ ) where it replaces traditional expansion.
Attentive to the increasingly stringent specifications dictated by designers in the petrochemical field, Maus Italia has designed and built the Hydrex 5003, a fourth generation product which has, over more than 15 years, garnered the approval of its customers.
An evolution of the preceding model, the Hydrex 5003 features:
- Very high pressure max 5000 bar
- Continuous control of the very high pressure with digital programming
- A new lightweight model of probe holder fitted with a highly ergonomic handle
- Updating of the mechanics and electronics which makes it easy to use and flexible
- New software that allows you to export/print various work reports
Những đặc tính tạo nên sự khác biệt
The features that make all the difference
| Hàn khử
ứng suất dư No stress |
Thực hiện “một hành trình” nhanh chóng
Quick performance |
Độ chính xác lặp lại áp suất đầu nong +/- 1,5%
(Áp suất đầu nong ổn định) Guaranteed repeatability |
Áp suất rất lớn
Lên đến 5000bar (72500Psi) Very high pressure |

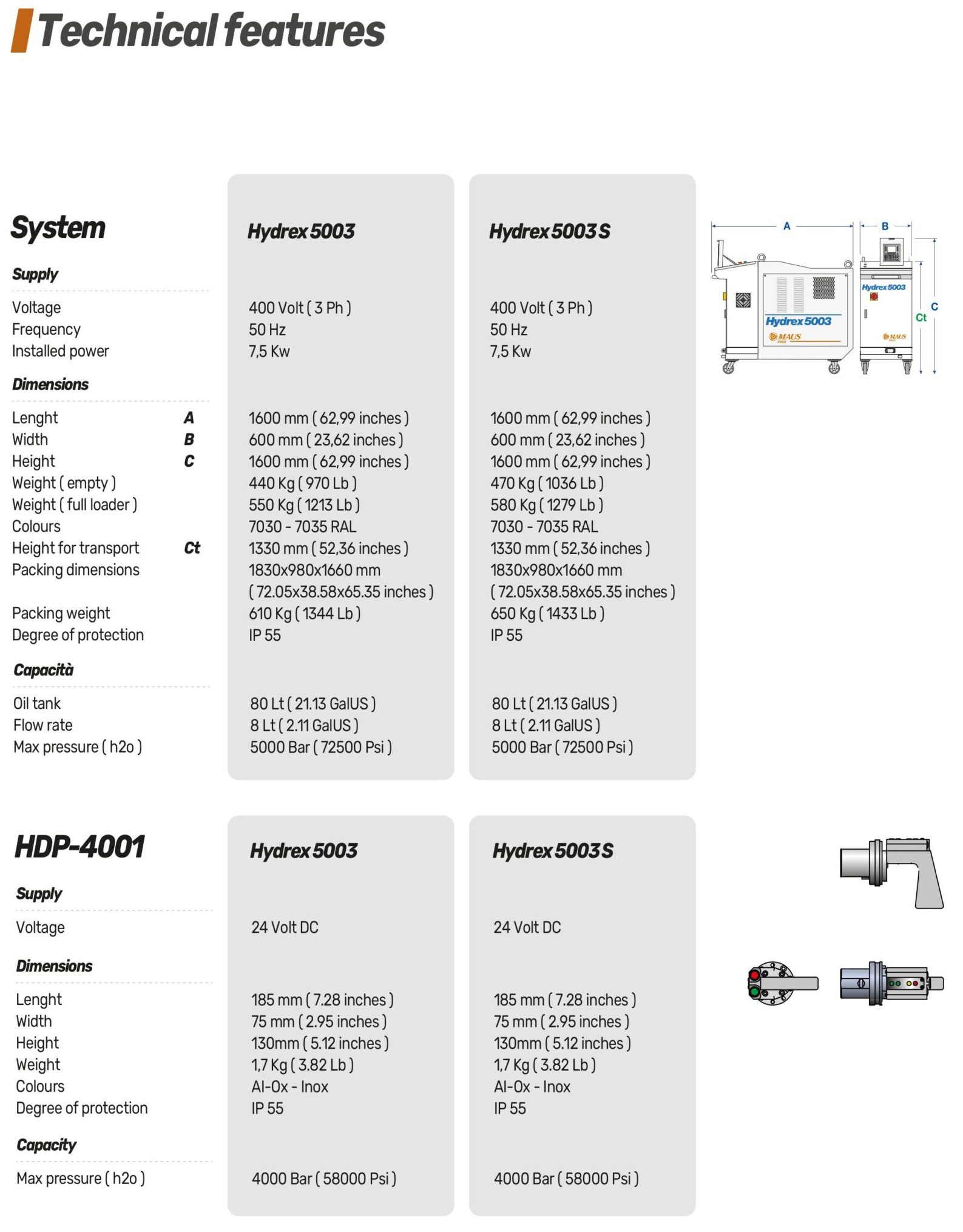

Hydrex 5003 bao gồm:
Bộ nguồn thủy lực
được thiết kế dạng xe đẩy với bánh xe xoay được, có màn hình điều khiển cảm ứng 9” với phần mềm chuyên dụng của CCP và SAC tích sẵn
Giá đỡ đầu nong HDP-4001
với bộ điều khiển chèn đầu nong, khớp nối nhanh để thay đổi đầu nong, điều khiển từ xa được tích hợp và dây cáp nối điện 5m (16,4 Ft).
Vòi siêu cao áp HWH-4000
chiều dài 5m (16,4 Ft) để kết nối bộ nguồn thủy lực với đầu nong.
The Hydrex 5003 comprises:
Hydraulic power unit
trolley-mounted on pivoting wheels with 9” touch screen control panel and CCP and SAC dedicated software.
HDP-4001 Probe holder
with probe insertion controller, quick coupling for probe change, integral remote control and 5m ( 16.4 Ft ) electric connection cable.
HWH-4000 Ultra high pressure hose
5m ( 16.4 Ft ) in length for connecting the unit to the probe.
Giá đỡ đầu nong HDP-4001
Giá đỡ đầu nong có khớp nối nhanh với tay cầm bằng nhôm đáp ứng tiêu chuẩn công thái học và phần đầu nong làm bằng vật liệu đặc biệt chịu áp suất cao. Đáp ứng tiêu chuẩn công thái học, trọng lượng nhẹ và tích hợp điều khiển từ xa (24V) giúp hoàn thiện cả chu trình gia công.
HDP-4001 Probe holder
Quick coupling probe holder with ergonomic aluminum handle and probe attachment in special material for high pressures.
Ergonomic, lightweight and with integrated remote control ( 24V ) for managing the beginning and the end of the cycle.
Bảng điều khiển Hydrex 5003
Bảng điều khiển với màn hình cảm ứng 9″ để điều khiển trực quan tất cả các thông số gia công. Nhờ sử dụng bảng điều khiển màn hình cảm ứng thế hệ mới nhất, Hydrex 5003 trở nên cực kỳ đơn giản để sử dụng hàng ngày.
- Phần mềm CCP, được thiết kế bởi Maus Italia, cho phép kiểm soát liên tục áp suất cao cần thiết cho quá trình nong nhằm tránh nong ngoài khả năng mở rộng của ống.
- Phần mềm SAC là một hệ thống tính toán tiên tiến để xác định áp suất làm việc dựa trên đặc tính kỹ thuật của ống và mặt sàn.
- Khả năng lưu trữ các báo cáo gia công và lưu trên thẻ nhớ các chương trình và báo cáo giá trị áp suất.
Control console Hydrex 5003
Control console with 9″ touch screen display for intuitive control of all working parameters.
Thanks to the use of a last generation touch screen control panel, the Hydrex 5003 is extremely simple to learn and use on a daily basis.
- The CCP software, designed by Maus Italia, allows the continuous control of the high pressure needed for expansion in order to eliminate out-of-tolerance expansions.
- The SAC software is an advanced calculation system for determining the working pressure according to the characteristics of the tube and the tube sheet.
- Capacity to store work reports and save on a memory stick programs and reports of pressure values.
Các đầu nong chuyên biệt của máy Hydrex 5003
Đầu nong có khớp nối nhanh với đường kính cố định và tùy biến để nong ống bằng máy thủy lực, sử dụng với giá đỡ đầu nong HDP-4001
Specific tools for the Hydrex 5003
Quick coupling probe with fixed and variable diameter for the hydraulic expansion of tube for use with the HDP-4001 probe holder.
 |
Đầu nong có đường kính cố định FDP
Để nong ống có đường kính từ 8,0 đến 30,0 mm ( từ 0,315″ đến 1,181″) FDP Fixed diameter probe |
 |
Đầu nong có đường kính tùy chỉnh VDP
Để nong ống có đường kính từ 15,9 đến 50,8 mm ( từ 0,626″ đến 2″ ) VDP Variable diameter probe |
 |
Đầu nong có đường kính chính xác PDP
Được thiết kế đặc biệt cho lĩnh vực hạt nhân, giúp ngăn ngừa nhiễm phóng xạ do tiếp xúc với các bộ phận kim loại của đầu nong. Để nong các ống có đường kính từ 15,9 đến 50,8 mm (từ 0,626″ đến 2″ ) PDP Precise diameter probe |
